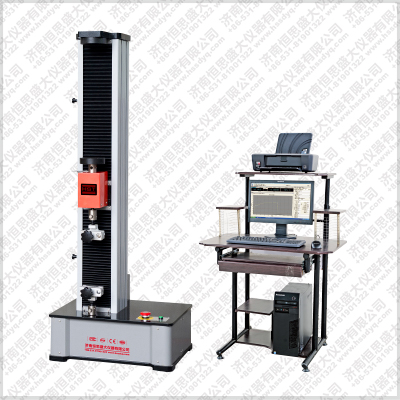

单臂电子试验机


一、单臂电子试验机产品简介

uWDW系列微机控制电子万能试验机具有结构紧凑、简单易用等特点,主要适用于金属丝、金属箔、塑料、薄膜、橡胶、食品包装、纺织纤维、电线电缆、粘胶剂、土工、木材、纸张、接插件等行业的拉伸、剥离、撕裂等试验。

二、单臂电子试验机设备特点

1.主机特点

中横梁采用三根导杆和石墨自润滑套导向,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。

它能够使十字街头精确对齐,减少测量数据的差异,产生良好的整体精度;

高精度滚珠丝杠副使传动更加平稳整机刚性高,运行平稳;

高精度电机驱动一套,精度高,响应快;

高精度传感器,精度高,稳定性好。

2.控制器特点

力、变形的测量分辨率达到满量程的1/300000

AD采样频率可高达300Hz

基于高端工控领域的SOC高端微处理器作为系统平台,集测量、控制于一体,功能更强大,性能更稳定;

采用力、变形、位移三闭环全数字控制,控制环之间自动切换,且平稳过渡。控制算法采用先进的神经元自适应PID控制算法,无需繁琐的PID参数设置,初学者也能轻松完成专业试验任务;

424bit A/D高精准数据采集通道配合先进的数字滤波技术,采集数据更加准确、稳定、可靠;

2路高速光电编码器(5MHz)信号采集通道,可选用更多输出光码信号的测量附件;

采用10M以太网做为数据接口,方便扩展各种测量附件;

采用超大规模可编程数字集成电路设计,体积小,功耗低、发热少,工作特性更稳定可靠。

3.软件特点:

试验机软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与报告功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求,又能够满足科研院所深入研究材料性能所需的个性化试验要求。

三、单臂电子试验机技术指标

型号 WDW-1D

最大试验力: 1kN

试验机级别: 1

试验力测量范围: 1%100%FS

试验力示值相对误差: ±1%以内

试验力分辨力: 1/300000FS

横梁位移示值相对误差: ±1以内

位移分辨力: 0.01mm

横梁速度调节范围: 0.05500 mm/min

横梁速度相对误差: 设定值的±1%以内

有效拉伸空间: 600mm(标准机型,可按需求定做)

有效压缩空间: 600mm(标准机型,可按需求定做)

外形尺寸: 425×400×1315mm
